Продам: ПОДСТАНЦИИ ТРАНСФОРМАТОРНЫЕ КОМПЛЕКТНЫЕ МОДУЛЬНОГО ТИПА КТПМ-ВА 400...4000/35/0,4 [email protected]
КТПМ-ВА предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц в сетях с изолированной нейтралью и энергоснабжения электроустановок и промышленных объектов нефтяной, горнодобывающей, газовой промышленности, объектов мелиорации, объектов собственных нужд крупных подстанций и других объектов трехфазным переменным током промышленной частоты 50 Гц напряжением 35/0,4 (6,10) кВ.
Вид климатического исполнения УХЛ 1 по ГОСТ 15150.
[email protected]
Нормальная работа подстанции обеспечивается при следующих условиях:
1.Высота над уровнем моря – не более 1000 м;
2.Окружающая среда – не взрывоопасна, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КТП в недопустимых нормах;
3.Тип атмосферы – II по ГОСТ 15150.

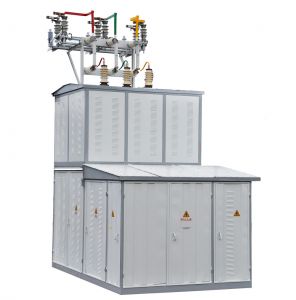

КТПМ-ВА представляют собой мобильные блочные здания контейнерного типа полной заводской готовности состоящие из отсеков:
-распределительного устройства ВН 35 кВ (УВН 35 кВ);
-распределительного устройства НН 0,4 кВ (РУНН 0,4 кВ);
-силовых трансформаторов.
В качестве УВН 35 кВ в однотрансформаторной подстанции используются разъединитель РДз-35 и предохранители ПКТ-35 наружной установки или комплектное распределительное устройство внутренней установки с вакуумным выключателем. При двухтрансформаторной подстанции используются комплектное распределительное устройство внутренней установки с вакуумными выключателями тупикового или проходного типа.
РУНН 0,4 кВ комплектуется панелями одностороннего обслуживания ЩО-06 со стационарно установленными автоматическими выключателями или блок-рубильниками. Подстанции могут обеспечивать учет активной и реактивной электрической энергии.
В КТП в отдельных блоках устанавливаются силовые трансформаторы- масляные или сухие.
В подстанции предусмотрено во всех отсеках внутреннее освещение и проточная вентиляция. По заказу в КТП устанавливаются системы внутреннего отопления, принудительной вентиляции и кондиционирования, противопожарной сигнализации, охранной сигнализации, телеметрии, телемеханики с возможностью подключения к АСУ.
КТПМ-ВА поставляются потребителю полностью собранными, с установленным в них электрооборудованием отдельными блоками с возможностью перевозки автомобильным или железнодорожным транспортом.
Цена: 1
